金属缠绕垫片如何选用?A、B、C、D型和R、RIR、CG、CGI型都是什么类型?
发表时间:2020-04-15     阅读次数:     字体:【

通常采用优质SUS304、SUS316(“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成,在开始及末端用点焊方式将金属带固定,基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中。


性能特点


缠绕式垫片压缩性能,回弹性能良好,具有多道密封和一定的自紧功能,对于法兰压紧面的表面缺陷不太敏感,不粘结法兰密封表面,可部分消除压力.温度变化和机械振动的影响;能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下,保持其优良的密封性能。


使用设备


石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。


缠绕垫片结构形式及代号和使用法兰类别:


基本型式

代号

适用的法兰密封面

厚度(mm)

V型基本体/环

W型基本体/环

基本型

A或R型

榫槽面、凹凸面、平面和凹槽面

3.2;4.5

4.8;5.5;7.5

带内环型

B或RIR型

榫槽面、凹凸面、平面和凹槽面

3.2/2
4.5/3

4.8/3.0
5.5/4.0
7.5/5.0

带定位环型

C或CG型

平面或凸面

带内环及定位环型

D或CGI型

平面或凸面

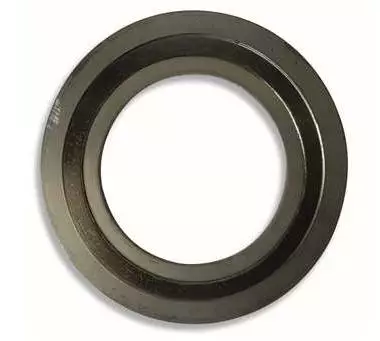

基本型:

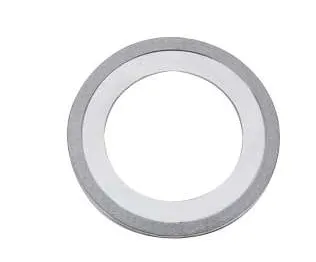

带内环型:

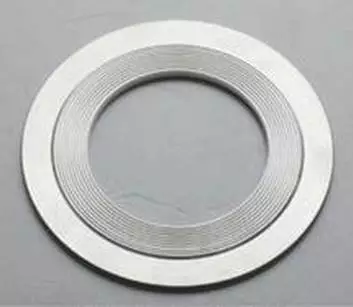

带定位环型:


带内环及定位环型:



材料

1.基本型缠绕金属带


A. 采用厚度为0.15mm~0.25mm的,sus304,sus316L,sus321等冷轧钢带,或由供需双方协商确定。


B. 金属带为预成型的V型或W型窄带,表面应光滑、洁净,不应有粗糙不平、裂纹、划伤、凹坑及锈斑等缺陷。


C.不锈钢的硬度值 HV≤200


2. 基本型缠绕非金属带


A 非金属填充为特制的石棉带,柔性石墨带,聚四氟乙烯带,非石棉纤维带,及云母带等。带的厚度为 0.3-1.0mm。


B. 特制石棉烧失量必须≤25%


C. 非金属带的氯离子含量≤100PPM


D.各类介质及各种非金属带的推荐使用温度及压力如下表:


缠绕垫片各种非金属材料主要技术参数:


缠绕垫片系数

m=2.5-4

缠绕垫片使用压力

≤25MPa

缠绕垫片使用温度

-196℃-700℃(氧化性介质中不高于600℃)

缠绕垫片最小预紧比压

y=68MPa



下表用于对内环及缠绕金属带的材质选择:

材料名称

缩写标记

硬度(HB)

温度(°C)

SUS 304

304

130~180

-195~+550

SUS 316L

316L

130~180

-100~+550

SUS 321

321

130~190

-195~+760

HASTELLOR-B2

HASTB

215

-185~+1090

INCONEL-600

INC600

150

-100~+1090

MONEL-400

MON

150

-130~+820

T2

215

-195~+1090


金属缠绕垫片基本体厚度公差:

项目

厚度(mm)

公差(mm)

垫片厚度

4.5, 3.2

+0.2
-0.1

环厚度

3.0

±0.25


下表是缠绕垫片直径公差(即用于法兰的名义管道直径):


DIN (mm)

ANSI B16.5
BS1560 (mm)
Mss sp-44

API 605

公差

内环内径
垫片内径

<=600

<=24"

>=26" and <=34"

±0.5

>600 and <=800

>24" and <=34"

>=36" and <=60"

±0.9

>800 and <=1600

>34" and <=60"


±1.3

>1600

>60"


±1.6

垫片外径

<=600

<=24"

<=24"

±0.9

>600 and <=16000

>24" and <=60"

>24" and <=60"

±1.8

1600

>60"


±2.2

外环外径



>=1/2" and <=60"

±0.9

<=600

<=24"


0-1.0

>600 and <=1000

>24" and <=34"


0-1.8

>1000 and <=1600"

>34" and <=60


0-2.2


金属石墨缠绕垫片主要性能参数:

缠绕垫片系数

m=2.5-4

缠绕垫片使用压力

≤25MPa

缠绕垫片使用温度

-196℃-700℃(氧化性介质中不高于600℃)

缠绕垫片最小预紧比压

y=68MPa


金属缠绕垫片的国内技术标准有:


HG/T20610-2009  钢制管法兰用缠绕式垫片  化工部欧洲体系

HG/T20631-2009  钢制管法兰用缠绕式垫片  化工部美洲体系

GB/T4622.2-97  缠绕式垫片 管法兰用垫片尺寸  国家标准

JB/T4719-92  管壳式换热器用缠绕垫片  机械部标准
JB/T90-2015  管路法兰用缠绕式垫片  机械部标准
JB/T4705-2000  压力容器法兰用缠绕式垫片
